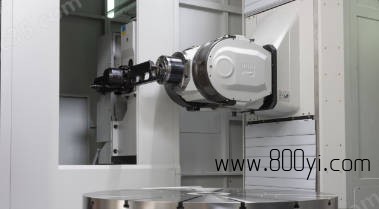

卧式叉式A轴五轴加工中心
UMC-1250
動柱式床身
力矩驅動回转工作台
XYZ滾柱線軌55mm
三軸海德漢光柵尺
螺桿C3級0.008;63X12mm
模塊化組合搭配各種角度頭與工作台
产品介绍
卧式叉式A轴五轴加工中心
UMC-1250
卧式叉式A轴五轴加工中心
UMC-1250
| 型號 | UMC-1250 | UMC-1250XL | |||
| 功能 | 銑削 | 銑車 | 銑削 | 銑車 | |
| 軸行程: | |||||
| X 軸 | 1500 | ||||
| Y軸 | 900 | 1200 | |||
| Z 軸 | 800 | 1000 | |||
| 旋轉銑頭-扭矩電機驅動： | |||||
| 結構 | 萬能銑頭（叉式） | 萬能銑頭（叉式） | |||
| 旋轉速度 | -30/+180°( ±110°) | -30/+180 ( ±110° ) | |||
| 轉速 | 85RPM | 85RPM | 50RPM | 50RPM | |
| 工作臺-轉矩電機驅動： | |||||
| 工作臺尺寸 | φ1250 | ||||
| 工作臺到地面 | 1085 | 1110 | 1285 | 1310 | |
| 最大承重 KG | 2500 | 2500/1500 | 2500 | 2500/1500 | |
| 最大轉速 RPM | 20(60) | 300(400) | 20(60) | 300(400) | |
| 分割角度 | 0.001° | ||||
| T 型曹 | 13 × 18 H7 × P100 | 12 x 18 H12 x 30° | |||
| S1最大扭矩Nm | 1010/1730 | 2050/3460 | 1700/3940 | 2583/4540 | |
| 主軸： | |||||
| 最大轉速RPM | 12000 | 10000 | 8000 | 8000 | |
| S1/S6 KW | 26/32(27/32) | 34/43 | 29.6/54.2(42/52) | 42/53 | |
| S1/S6 Nm | 124/154(130/170) | 160/200 | 128/320(400/525) | 392/506 | |
| 刀柄 | HSK-A100 | HSK-T100 | HSK-A100 | HSK-T100 | |
| 軸承直徑φ | 100 | ||||
| 傳輸 : | |||||
| 螺杆直徑φx 螺距 | Φ63/63/63 x 16/12/12 | ||||
| 線軌數量x寬度 | 4 / 2 / 2 ways x 55 | ||||
| 滑塊數量 | 2008/4/6 | ||||
| 快移 | 24 / 24 / 24 m/min | ||||
| 進給 | 20 / 20 / 20 m/min | ||||
| 刀庫 : | |||||
| 刀柄 | HSK-A100 | HSK-T100 | HSK-A100 | HSK-T100 | |
| 刀庫 | 32（40/60/90/120) | ||||
| 最大直徑/長/重 | φ150 / 350 / 20kgs | ||||
| 換刀方式 | 水準 | ||||
| 其他 : | |||||
| 機械淨重 KG | 22000 | 23000 | 24000 | 25000 | |
